電線電纜型號怎么選?
電線因為簡單又經濟,所以常用來連接輕型電氣設備。而電纜由于載流能力很強,在大型電力輸送、復雜的通信網絡以及特殊的工業環境里有著不可替代的作用。電線是用來傳輸電流的導線,一般由一根或多根相互絕緣的導體組成,直徑較小,結構比較簡單。電線主要負責傳輸電能,通常出現在家庭照明、電器連接等低電壓和小功率的情況下。
電纜是由一根或多根相互絕緣的導體放在護套里組成的,結構比電線復雜。除了導體,電纜還有絕緣層、保護層(比如護套),有時也會有屏蔽層來增強抗干擾能力。電纜適合在高電壓、大電流或者特定環境下進行電能和信號的傳輸,像電力輸送、通信網絡、工業控制等領域都會用到。接下來,小編會從定義、結構組成、應用場景、性能特點等多個方面,帶大家深入了解常用的電線、動力電纜和控制電纜。
#01電線類型及BV線詳細介紹
裝修、裝家電時,電線可是必不可少的材料,而BV線更是大家經常會用到的“明星選手”!它還有個通俗易懂的名字——塑銅線,全稱是銅芯聚氯乙烯絕緣布電線。名字里的“B”,意思是它屬于布電線這一類;“V”則表示它的絕緣層是聚氯乙烯,就好比給電線穿上了一層耐用的塑料“防護服”。
像家里的各種小電器、電燈、插座等,只要電壓在450/750V以下,用BV線來連接就很合適。BV線還有兩個超實用的“特殊版本”:
ZR-BV線是阻燃電線,它的絕緣材料里添加了阻燃劑,即使不小心接觸到明火,離開火源后也不會繼續燃燒。阻燃BV線分為A、B、C三個等級,A類的阻燃效果最佳,不過平時最常用的還是普通的ZR-BV線。
NH-BV線是耐火電線,這可是關鍵時刻的“救命稻草”。萬一發生火災,其他電線可能早就“罷工”了,但NH-BV線依然能正常工作,保證電力不斷供。
除了這兩種,BV線還有不少“親兄弟”:
BVR是BV線的軟線版本,柔韌性更好,適合用在經常需要彎折的地方。
BX是用橡膠絕緣的銅芯線。
BLX是橡膠絕緣的鋁芯線。
BLV是塑料絕緣的鋁芯線。
其實,BV線的型號有個簡單的記憶小竅門:“B”代表布電線,銅芯一般不寫(用“T”表示銅,但通常省略),“V”代表塑料絕緣。要是電線型號后面多了一個“V”,比如BVV,就表示這是銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電線,多了一層保護套。

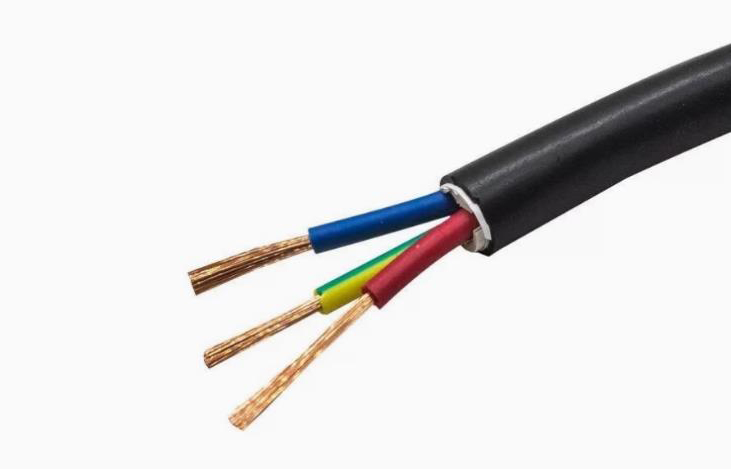

還有一種很常見的RVV電線,大家都叫它軟護套線。它就像給電線穿了兩層“防護衣”,不僅柔軟,而且耐用。像家里安裝監控攝像頭、門鈴,或者連接電子設備的信號線,用RVV電線就特別靠譜,信號傳輸又快又穩定!
#02低壓電力電纜分類與性能對比
1、VV電纜:實惠耐用的“老伙計”
VV電纜,說白了就是“兩層塑料皮裹著銅芯”的電力電纜。名字里兩個“V”,都代表聚氯乙烯(PVC),也就是常見的塑料材質,一個當“內膽”絕緣,一個當“外套”保護。
它就像個“怕熱怕冷”的嬌氣包:正常工作溫度不能超過70℃,冬天鋪設時環境溫度也不能低于0℃;萬一短路了,5秒內導體溫度不能超過160℃。彎折它時也得小心,彎曲半徑至少得是電纜直徑的10倍,不然容易“受傷”。
VLV電纜:把銅芯換成鋁芯,更便宜但導電性能弱一些。
ZR-VV和ZR-VLV:加了阻燃功能,著火時不會“火上澆油”。
VV22電纜:給電纜裹上一層鋼帶“鎧甲”,抗壓能力拉滿,直接埋地下都不怕被壓壞!
2、YJV電纜:性能更強的“電力新星”
YJV電纜是VV電纜的“升級款”,用交聯聚乙烯代替了塑料絕緣層,這就像給電纜穿上了“高科技防護服”,更耐高溫、更環保。
它的“身體素質”比VV電纜好得多:正常工作溫度能到90℃,短路時5秒內最高溫度可達250℃。這意味著它能承載更大的電流,不容易過熱,用起來更安全、更穩定。
YJLV電纜:同樣是鋁芯版本,性價比更高。
YJV22電纜:帶鋼帶鎧裝,適合埋地鋪設。
ZR-YJV和ZR-YJLV:阻燃型,防火更安心。
WDZA-YJY電纜:無鹵低煙阻燃電纜,著火時不會釋放有毒煙霧,在商場、醫院這些人員密集場所用得很多。
3、選VV還是YJV?看需求!
雖然YJV電纜性能更好,逐漸成為主流,但VV電纜勝在價格便宜,像普通小區供電、臨時工地用電這些地方,VV電纜依然“吃香”。
簡單來說,電纜從里到外一般有導體(常用銅芯)、絕緣層、填充層(防擠壓)、鋼帶層(抗壓)、護套層。VV電纜絕緣和護套都是塑料,YJV電纜用的是更高級的交聯聚乙烯絕緣,這也是兩者最大的區別。下次選電纜,根據預算和使用場景,心里就有數啦!
#03 KVV與KYJV控制電纜簡介及系列名稱含義
1、KVV電纜:
通信電源技術

通信電源技術:電源技術資訊、新技術介紹、實時案例分析,IDC機房基礎環境規劃與設計……
5篇原創內容
公眾號
KVV電纜,簡單來說就是“兩層塑料皮包裹的控制電纜”,內外層都是聚氯乙烯(PVC)材質。它主要用在電壓不超過450/750V,或者0.6/1kV的控制系統里,像配電柜里的線路連接、設備的信號傳輸,都離不開它。
用KVV電纜得注意這幾點:
工作溫度:不能超過70℃,太熱了容易“罷工”。
鋪設溫度:冬天低于0℃就別直接鋪了,得先給電纜“熱身”(預熱),不然容易凍“僵”。
彎曲要求:沒鎧甲的KVV電纜,彎折時半徑至少得是電纜直徑的6倍;帶鋼帶鎧甲或銅帶屏蔽的,彎折半徑要放大到12倍;軟屏蔽電纜相對靈活些,6倍就行。
KVV家族成員眾多,名字里藏著大學問:
KVVP:多了“P”,代表編織屏蔽層,能防干擾,適合信號容易受影響的地方。
KVVP2:用銅帶屏蔽,防干擾效果更強。
KVV22:加了鋼帶鎧裝,像穿了“鐵背心”,抗壓防破壞,適合埋地鋪設。
KVVR:“R”表示軟電纜,柔韌性好,適合經常彎折的場景。
KVVRP:軟電纜+編織屏蔽,抗干擾又靈活。
2、KYJV電纜:
KYJV電纜是KVV電纜的“進化版”,用交聯聚乙烯代替了內層的塑料絕緣,性能更強大。名字里“K”代表控制電纜,“YJ”是交聯聚乙烯絕緣,“V”還是聚氯乙烯護套。
和KVV相比,KYJV電纜的絕緣材料更耐高溫、更環保,信號傳輸也更穩定。它也有不少“兄弟姐妹”:
KYJVR:軟電纜版本,更適合需要頻繁移動或彎折的地方。
KYJVP:帶編織屏蔽,防干擾一絕。
KYJVP2:銅帶屏蔽,信號保護更嚴密。
ZR-KYJV:阻燃型,著火時更安全,關鍵時刻不掉鏈子。
